今回は手持ちのメガドライブの電解コンデンサー交換をしました。メガドライブも古い機種なので、はんだこてに自信がある方はメンテナンスをお勧めします。液漏れしてパターンにダメージがあると修理も大変なので、漏れる前にやった方がよいです。
コンデンサー交換に必要なもの
- 電解コンデンサー
- はんだこてセット
- ニッパー
電解コンデンサーは、国産のものを用意した方がよいですが今回は電解コンデンサーセットを使いました。
はんだこては二刀流したので、2本使いましたが、1本でも交換は出来ますのでなれない場合は1本で作業してください。
今回、電解コンデンサーを外そうとして温めていたら電解コンデンサーが破裂しました。こんなこともあるので、心配な方はニッパーで足を切ることお勧めします。
コンデンサーを交換してみる

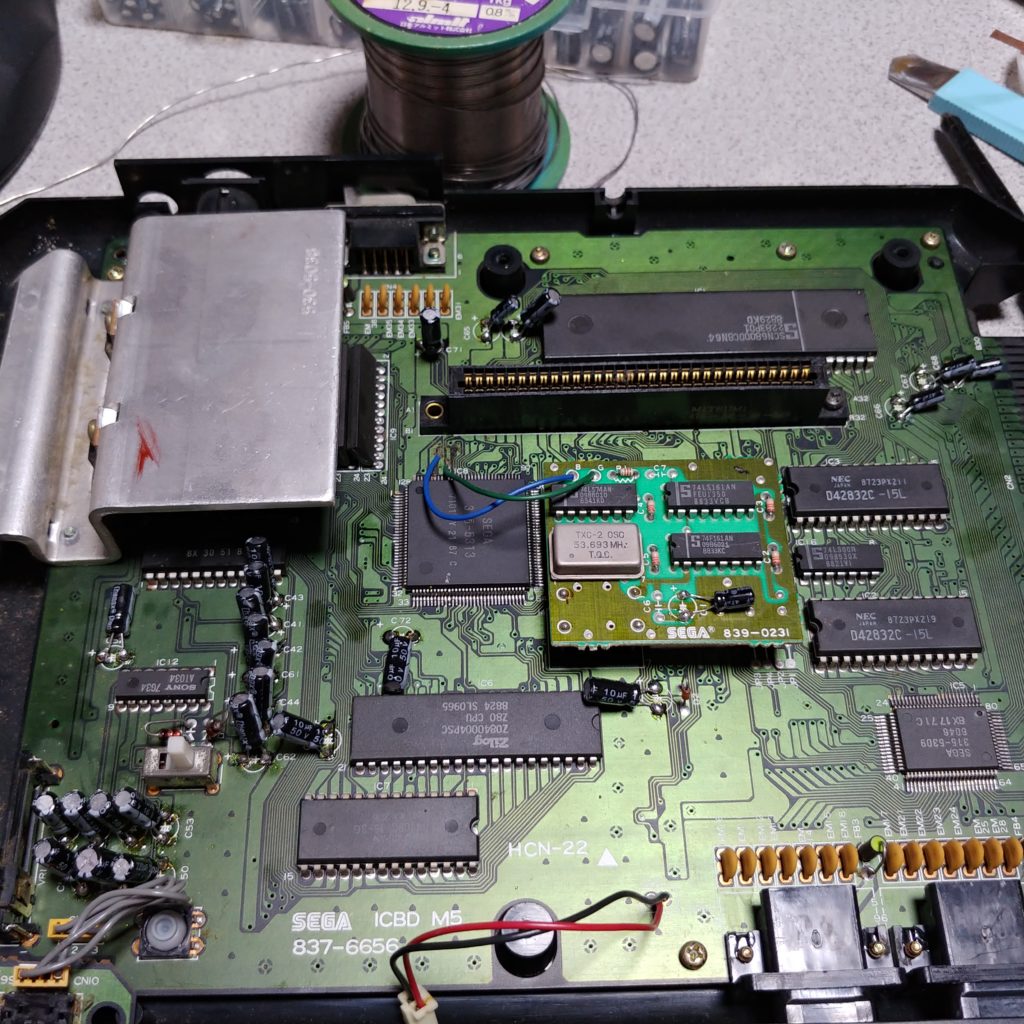

今回は、電解コンデンサーの足をすべてニッパーで切断して作業をしました。スルーホールに足が残りますが、余裕があれば引き抜いてください。時間がもったいないのでスルーホールに直に新しい電解コンデンサーをはんだ付けしました。
メガドライブに必要な電解コンデンサーは？
| ID | 耐電圧（V) | 容量（μF) |
| C68 | 10 | 47 |
| C67 | 10 | 47 |
| C66 | 10 | 47 |
| C5 | 16 | 10 |
| C65 | 10 | 47 |
| C71 | 16 | 10 |
| C63 | 10 | 47 |
| C38 | 16 | 10 |
| C32 | 10 | 100 |
| C24 | 10 | 100 |
| C31 | 16 | 10 |
| C59 | 10 | 47 |
| C60 | 10 | 47 |
| C30 | 16 | 10 |
| C4 | 10 | 100 |
| C74 | 10 | 100 |
| C1 | 10 | 220 |
| C52 | 10 | 100 |
| C43 | 16 | 10 |
| C41 | 16 | 10 |
| C42 | 50 | 1 |
| C61 | 50 | 1 |
| C44 | 50 | 1 |
| C40 | 50 | 1 |
| C62 | 50 | 1 |
| C13 | 16 | 10 |
| C72 | 16 | 10 |
| C64 | 16 | 10 |
| C1(子基板） | 10 | 47 |
| C50 | 10 | 220 |
| C53 | 10 | 100 |
| C51 | 10 | 220 |
| C55 | 16 | 10 |
| C57 | 16 | 10 |
| C58 | 50 | 1 |
| C49 | 10 | 100 |
このようにかなり多くの電解コンデンサーが実装されています。基板にも数種類あるみたいなので参考にしてください。
まとめ
電解コンデンサーには寿命があり、生産されてから時間が経っているので電解コンデンサーの交換は必須だと思う。ニッパーで電解コンデンサーの足を切断してしまえばそんなに時間もかからないのでお勧めします。
